书帖捆夹具

PTL-En-Product-Photo-signature-bundle-handler

PTL-En-Product-Photo-signature-bundle-handler-V2

PTL-En-Product-Photo-signature-bundle-handler-V3

PTL-En-Product-Photo-signature-bundle-handler-V4

PTL-En-Product-Photo-signature-bundle-handler

PTL-En-Product-Photo-signature-bundle-handler-V2

PTL-En-Product-Photo-signature-bundle-handler-V3

PTL-En-Product-Photo-signature-bundle-handler-V4

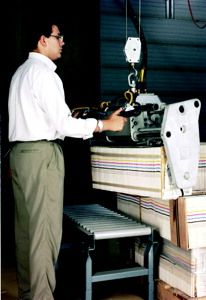

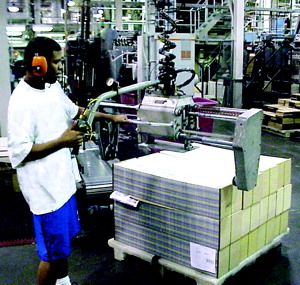

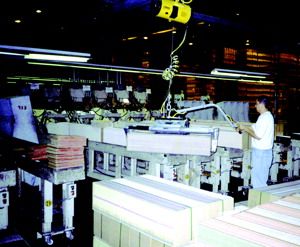

书帖捆夹具是装订操作应用的理想工具。利用书帖夹具系统，移动大捆的目录册或小册子的工作便不再是难事，一个人就可以轻松完成。这些书帖夹具采用标准的单气缸和双气缸配置，可夹持重达 250 磅（113 千克）、长度达 48 英寸（1.2 米）的多种尺寸的书帖。此类装置由气动平衡吊支持，并通过集成的 ZA 控制手柄操作。

寻求服务，配件或技术支持

安全性好：提升的书帖在转移过程中进行安全联锁以防止负载意外松开。

多功能性：标配侧面、末端或旋转手柄控制。也可根据要求提供动力旋转和自伸缩调平装置套件。

用于夹持端板的标准装置的最大长度为 12 x 12 英寸（305 x 305 毫米）。还可提供加长型配置。
稳固的夹持和拾取减少了书帖损坏，提高了质量。

ModelName	Stroke (in.)	Stroke (mm)	Bundle Length mm	Bundle Length in	Body Type	Control Handle
SBH1-1-1	10	254	610-813	24-32	Single cylinder	Single side control
SBH1-1-2	10	254	813-1016	32-40	Single cylinder	Single side control
SBH1-1-3	10	254	1016-1219	40-48	Single cylinder	Single side control
SBH1-2-1	10	254	610-813	24-32	Single cylinder	Dual side control
SBH1-2-2	10	254	813-1016	32-40	Single cylinder	Dual side control
SBH1-2-3	10	254	1016-1219	40-48	Single cylinder	Dual side control
SBH1-3-1	10	254	610-813	24-32	Single cylinder	End control
SBH1-3-2	10	254	813-1016	32-40	Single cylinder	End control
SBH1-3-3	10	254	1016-1219	40-48	Single cylinder	End control
SBH1-4-1	10	254	610-813	24-32	Single cylinder	Side and end control
SBH1-4-2	10	254	813-1016	32-40	Single cylinder	Side and end control
SBH1-4-3	10	254	1016-1219	40-48	Single cylinder	Side and end control
SBH1-5-1	10	254	610-813	24-32	Single cylinder	Top swivel handle control
SBH1-5-2	10	254	813-1016	32-40	Single cylinder	Top swivel handle control
SBH1-5-3	10	254	1016-1219	40-48	Single cylinder	Top swivel handle control
